超音波振動切削の加工事例
- 外径旋削
- 内径旋削
加工区分
外径旋削
被削材名
SUS304

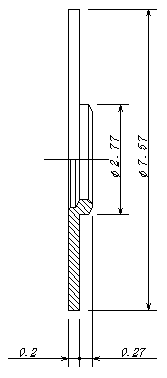

【ワーク形状】
![ワーク形状](../img/industrial/example/data1_work.gif)
【切削条件】
切削速度 | 20m/min |
切込み量 | 0.3mm |
送り | 0.02mm/rev |
チップ | TPGT110204K(KC730) |
切削油剤 | 不水溶性 |
使用機械 | C004(ツガミ) |
θR | 15° |
θr | 0° |
【切り屑の比較】
![慣用切削](../img/industrial/example/data1_photo1.jpg)
慣用切削
![振動切削](../img/industrial/example/data1_photo2.jpg)
振動切削
