軸振動型超音波ドリルユニット・DC-50

詳細図1

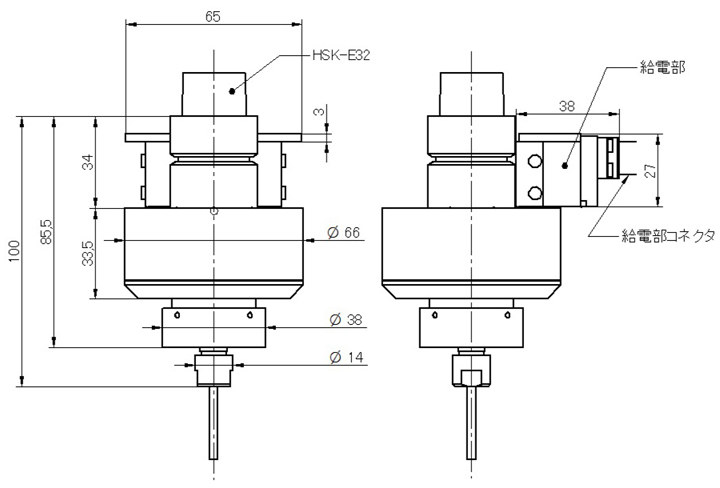

HSK-E32仕様超音波ドリル寸法図

詳細図2

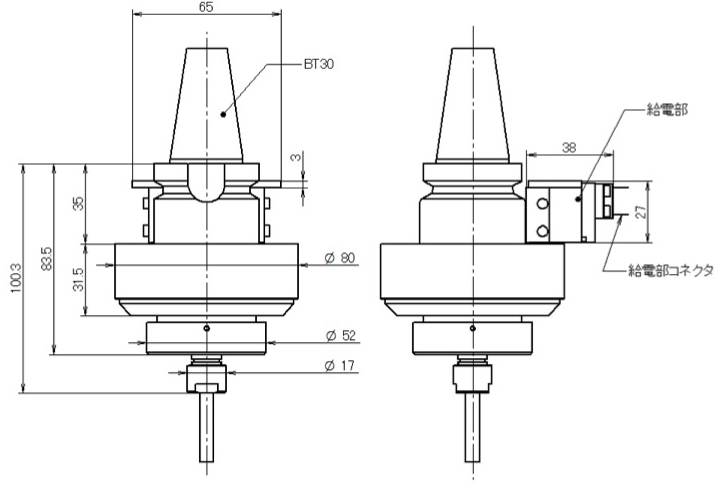

BT30仕様超音波ドリル寸法図

軸振動超音波ドリルは、高速往復振動による破壊力で加工（破砕）抵抗を低減させます。さらにその大きな加速度で工具への切くずの目詰まりや凝着を防止するという優れた特徴があります。

高周波高振幅振動

50kHzの高周波ながら、工具先端は10µmp-p以上（焼入鋼シャンク）の高振幅で振動できます（振動振幅は材質、形状により異なります）。

高周波高振幅振動を実現したことにより、従来は困難とされていたセラミック、ガラス、超硬、サファイアなどの硬脆性材の精密加工が容易に実現できます。

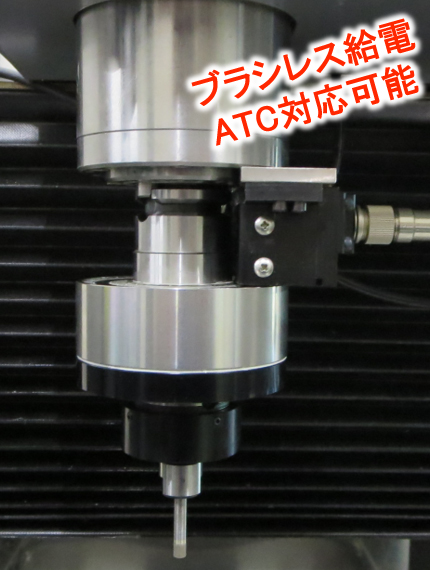

ブラシレス給電

非接触給電機構を採用しているため、ベアリングを使用しておりません。さらに従来の超音波ドリルでは必須であった給電部のメンテナンスが不要です。

ATC対応可能

独自の給電方式のためATCに搭載できます。

※ただしマシニングセンタの機構によっては搭載できない場合もあります。

さまざまな工具シャンク径に対応

専用のコレットチャックを開発し、コレットの交換を可能にしたため、シャンク径がΦ3～Φ6の工具を装着可能です。

※スピンドルシャンク型式によっては対応シャンク径がΦ1～Φ4となります。

さまざまな工具が使用可能

工具は弊社が推奨する、電着、電鋳、メタルボンドなどの砥石及びダイヤモンドドリル、エンドミル、ドリル等が装着可能です。

加工穴数の比較

スラスト抵抗の比較

[資料提供：慶應義塾大学　青山・柿沼研究室]

【主な仕様】

スピンドルシャンク型式	HSK-E32、ISO20、S20T(JBS)	BT30、BBT30、HSK-E40 (その他ご相談に応じます)
発振周波数	50.5 kHz±2.0 kHz
振動方向	工具軸方向
振動振幅	8µmp-p（Φ3焼き入れ鋼ピンゲージ） 4µmp-p（Φ3超硬ピンゲージ）材質及び形状により異なります	12µmp-p（Φ3焼き入れ鋼ピンゲージ） 6µmp-p（Φ3超硬ピンゲージ）材質及び形状により異なります
給電方式	非接触給電
超音波自動追尾機能	スウィープロック式PLL自動追尾
最大許容回転数	20000rpm（ただし、BT30は10000rpm）
振動子重量	約1.0kg （シャンク型式により異なります）	約1.5kg （シャンク型式により異なります）
工具シャンク径	Φ1、Φ2、Φ3、Φ3.175、Φ4 コレット交換方式（コレットは超音波仕様の特殊品）	Φ3、Φ3.175、Φ4、Φ5、Φ6 コレット交換方式（コレットは超音波仕様の特殊品）
最大超音波出力	45W
発振器寸法	W320×H123×L353　8.5kg　1台
電源電圧	AC100～230V 50/60Hz 単相 150VA
動作温度範囲	0〜40℃
